全国服务热线:400-880-7191

欢迎光临北京久固地坪工程有限公司官网!

新闻中心

NEWS

电话:400-880-7191

传真:

邮箱:13611240693@163.com

地址:北京市通州区张家湾镇北大化村116号

混凝土地面起砂原因分析,如何修复起砂地面?

来源:小编  |  发布时间: 2021-12-27  |   次浏览

                                      混凝土地面起砂原因分析,如何修复起砂地面?

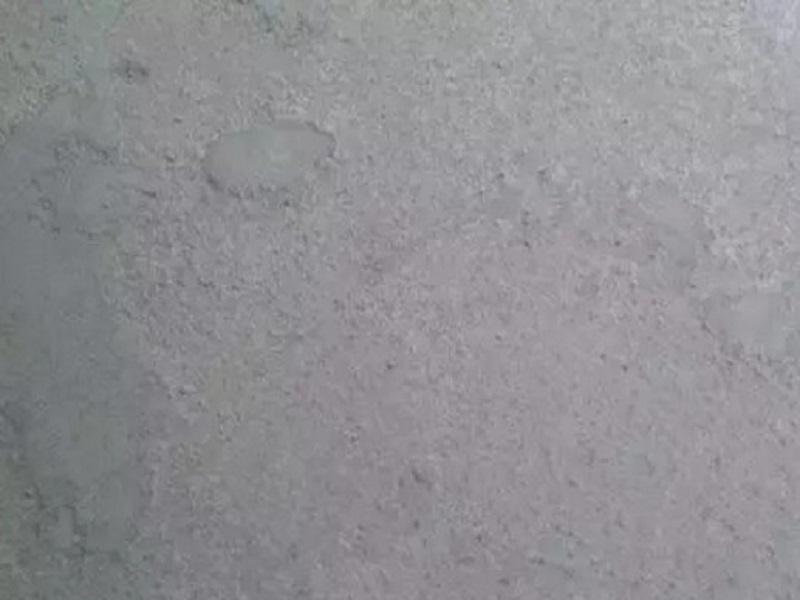

起砂现象有何表现?


起砂:混凝土表面破坏形成粉末的现象



起砂现象原因分析

1
水灰比配置不当

水泥水化作用所需的水分约为水泥重量的20%-25%,即水灰比为0.2-0.25。这样小的水灰比,施工操作是有困难的,所以实际施工时,水灰比都大于0.25。但水灰比和水泥砂浆强度两者成反比,水灰比增大,砂浆强度降低。如施工时用水量过多,将会大大降低面层砂浆的强度;同时,施工中还将造成砂浆泌水,进一步降低地面的表面强度,完工后一经走动磨损,就会起灰。



2
养护不当

水泥加水拌合后,经过初凝和终凝进入硬化阶段。但水泥开始硬化并不是水化作用的结束,而是继续向水泥颗粒内部深入进行。随着水化作用的不断深入,水泥砂浆强度也不断提高。


水泥的水化作用必须在潮湿环境下才能进行。水泥地面完成后,如果不养护或养护天数不够,在干燥环境中面层水分迅速蒸发,水泥的水化作用就会受到影响,减缓硬化速度,严重时甚至停止硬化,致使水泥砂浆脱水而影响强度和抗磨能力。


此外,如果地面抹好后不到24h就浇水养护,由于地面表面较嫩,也会导致大面积胶皮,砂粒外露,使用后起砂。


3
新鲜混凝土保护不当

施工完成面受冻或雨淋后,也会造成起砂现象的出现。


4
混凝土合易性差

混凝土塌落度过大(> 200mm)且粘聚性/保水性不好,表面泌水严重的混凝土容易起砂。


5
原材料不合要求

①水泥强度等级低,或用过期结快水泥、受潮结块水泥,这种水泥活性差,影响地面面层强度和耐磨性能。


②砂子粒度过细,拌合时需水量大,水灰比加大,强度降低。试验表明,用同样配合比做成的砂浆试块,细砂拌制的砂浆强度比用粗、中砂拌制的砂浆强度约低25%-35%;砂子含泥量过大,也会影响水泥与砂子的粘结力,容易造成地面起砂。


如何防止起砂现象发生?


 31

严格控制水灰比

用于地面面层的水泥砂浆的稠度不应大于35mm(以标准圆锥体沉入度计),用混凝土和细石混凝土设地面时的坍落度不应大于30mm。垫层事前要克分湿润,水泥浆要涂刷均匀,冲筋间距不宜太大,最好控制在1.2m左右,随铺灰随用短杠刮平。混凝土面层宜用平板振捣器振实,细石混凝土宜用辊子滚压,或用木抹子拍打,使表面泛浆,以保证面层的哟度和密实度。


2

掌握好面层的压光时间

水泥地面的压光一般不应少于三遍。第一遍应在面层铺设后随即进行。先用木抹子均匀搓打一遍,使面层材料均匀、紧密,抹压平整,以表面不出现水层为宜。第二遍压光应在水泥初凝后、终凝前完成(一般以上人时有轻微脚印但又不明显下陷为宜),将表面压实、压平整。第三遍压光主要是消除抹痕和闭塞细毛孔,进一步将表面压实、压光滑(时间应掌握在上人不出现脚印或有明显的脚印为宜),但切忌在水泥终凝后压光。


3

不要在泌水时收光

开始收光时必须配合使用长刮板,不及时使用长刮板会导致泌水被压入混凝土面层。不得使用拍浆板 ,否则会导致表面提浆过多,造成起砂。


4

严禁补水收光,收光结束后立即开始养护。

保证混凝土浇筑温度>10C,冬季施工时要注意测量到场混凝土温度,以及调整初凝时间。


起砂地面又该如何修复?


作为垫层使用的混凝土地面


通过抛丸处理或机械铣刨去除起砂酥松层


如面层是环氧地坪,除采用抛丸处理等物理方法外,应与材料供应商商议,采用高渗透环氧底涂做加固处理。


作为面层使用的混凝土地面


➤ 轻度起砂(起砂酥松层 <2mm) 采用液体硬化剂和/或研磨抛光处理


➤ 中度起砂(起砂酥松层在 2 -5mm)采用丙烯酸,环氧或聚氨酯混凝土密封剂处理


➤ 重度起砂(起砂酥松层>5mm)铣刨后铺设聚合物砂浆层或树脂地坪


在这里需要着重说明一下,不是所有的硬化剂和混凝土封闭剂都可以修复起砂地面,这需要和厂家联系询问材料是否起到固结起砂作用。北京地坪漆地坪漆施工









上一篇 :  地坪刷漆与地坪漆施工的区别

下一篇 :  混凝土密封固化剂地坪发白怎么处理?
